無磁性阻尼隔振光學平臺

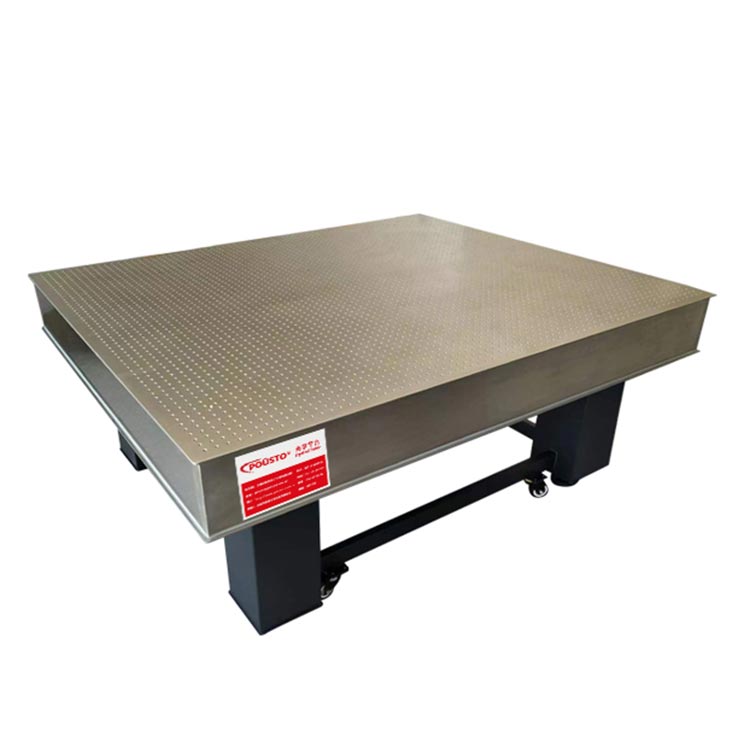

PST-JM-W無磁性阻尼隔振光學平臺
佰斯特提供無磁性阻尼隔振系列面板采用304/316L不銹鋼，不銹鋼無磁光學平臺YH系列分為臺面無磁和臺面以及支架無磁兩種。適用于對磁場有較高要求的場合。
關鍵字：無磁性隔振平臺 無磁隔振平臺 無磁光學平臺 光學平臺
應用領域：
適合于現代光學、物理力學、激光電子、光通訊試驗及儀器搭載等領域應用
產品特點：
- 鐵磁不銹鋼臺面，特殊的加工工藝保證更高的平面度，散光效果好，不刺眼
- 可吸磁，配合磁力底座的使用可以在任意位置固定器件
- 表面陣列M6螺紋孔，孔距25mm，方便安裝固定器件
- 雙層結構，內芯采用蜂窩支撐，增加剛性，減少重量，抗振性好
技術參數：
- 平面度：< 0.05mm/m2
- 表面粗糙度：0.8-1.6μm
- 固有頻率；x方向：3Hz～6Hz???y方向：3Hz～6Hz
- 振幅：< 5μm
- 固定螺孔：臺面布M6螺孔陣距25mm×25mm
產品型號
| 平臺型號 | 規格 | 支撐數量 | 面板厚度 | 臺面厚度 |
| PST-JM-W-06-06 | 600×600×800 | 4 | 6mm | 50m |
| PST-JM-W-075-075 | 750×750×800 | 4 | 6mm | 50mm |
| PST-JM-W-09-06 | 900×600×800 | 4 | 6mm | 100mm |
| PST-JM-W-10-08 | 1000×800×800 | 4 | 6mm | 100mm |
| PST-JM-W-12-08 | 1200×800×800 | 4 | 6mm | 100mm |
| PST-JM-W-12-09 | 1200×900×800 | 4 | 6mm | 100mm |
| PST-JM-W-15-09 | 1500×900×800 | 4 | 6mm | 100mm |
| PST-JM-W-15-10 | 1500×1000×800 | 4 | 6mm | 200mm |
| PST-JM-W-16-10 | 1600×1000×800 | 4 | 6mm | 200mm |
| PST-JM-W-15-12 | 1500×1200×800 | 4 | 6mm | 200mm |
| PST-JM-W-18-10 | 1800×1000×800 | 4 | 6mm | 200mm |
| PST-JM-W-18-12 | 1800×1200×800 | 4 | 6mm | 200mm |
| PST-JM-W-20-10 | 2000×1000×800 | 4 | 6mm | 200mm |
| PST-JM-W-20-12 | 2000×1200×800 | 4 | 6mm | 200mm |
| PST-JM-W-24-12 | 2400×1200×800 | 4 | 6mm | 200mm |
| PST-JM-W-24-15 | 2400×1500×800 | 4 | 6mm | 200mm |
| PST-JM-W-30-10 | 3000×1000×800 | 6 | 6mm | 300mm |
| PST-JM-W-30-12 | 3000×1200×800 | 6 | 6mm | 300mm |
| PST-JM-W-30-15 | 3000×1500×800 | 6 | 6mm | 300mm |
| PST-JM-W-35-12 | 3500×1200×800 | 6 | 6mm | 300mm |
| PST-JM-W-35-15 | 3500×1500×800 | 6 | 6mm | 300mm |
| PST-JM-W-40-15 | 4000×1500×800 | 6 | 6mm | 300mm |
| PST-JM-W-45-15 | 4500×1500×800 | 6 | 6mm | 300mm |
| PST-JM-W-50-15 | 5000×1500×800 | 10 | 6mm | 300mm |
| PST-JM-W-60-15 | 6000×1500×800 | 12 | 8mm | 300mm |
